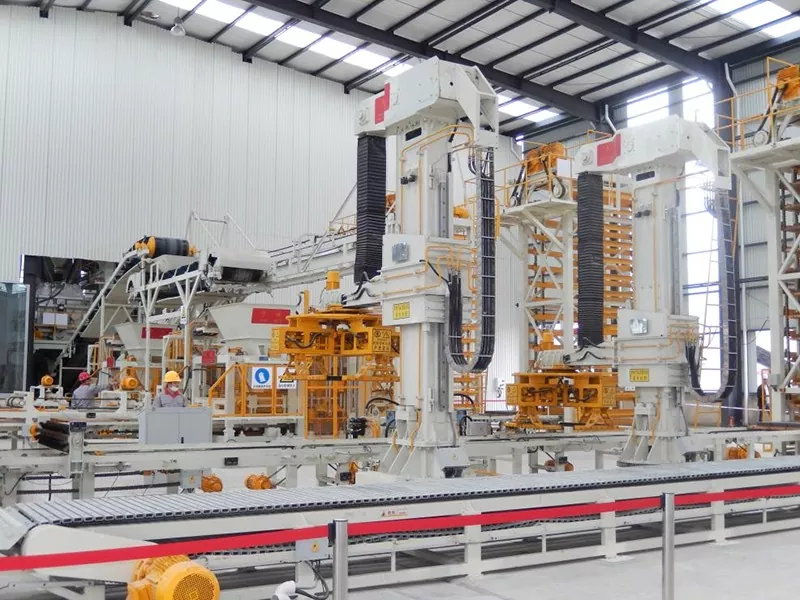

QFT9-16 コンクリート製品設備

Silver Horse QFT9-16 コンクリート製品装置は、1 台の機械で複数の機能を備えた生産の柔軟性を備えています。金型を交換し、振動パラメータを調整することで、透水レンガ、壁レンガ、法面保護レンガ、縁石、芝生レンガなどのさまざまな製品の生産に迅速に切り替えることができます。

お問い合わせを送信

製品説明

シルバーホースブロック製造機は、成形サイクルが短く、生産能力が高いのが特徴です。敷石（198×98×60/80mm）の成形サイクルは20～25秒、1時間当たりの生産量は5,700～7,200個（約110～140㎡）です。ソリッドレンガ (240×115×53mm) の成形サイクルは 16 ～ 18 秒で、1 時間あたり 11,000 ～ 12,000 個の生産量を達成します。製版機の設備容量は約70kW、パレットサイズは1,250×900mm、振動加速度は最大28gと国のプレミアム基準12gを大幅に上回ります。

現在のブロック生産は次の問題に直面していますか?

✓

密度が低い/強度が低い?当社の 28g の振動加速度 (業界平均 15g に対して) により、超コンパクトなレンガが保証され、セメントコストが 5 ～ 8% 節約されます。

✓

高騒音とメンテナンス?当社の 4 軸サーボシステムは騒音を 85 dB 未満に低減し、金型の寿命を 30% 延長します。

✓

労働依存度が高い？当社の PLC タッチスクリーン制御により、オペレータのトレーニング時間が 60% 削減されます。

主な利点

インテリジェントな全自動生産ライン

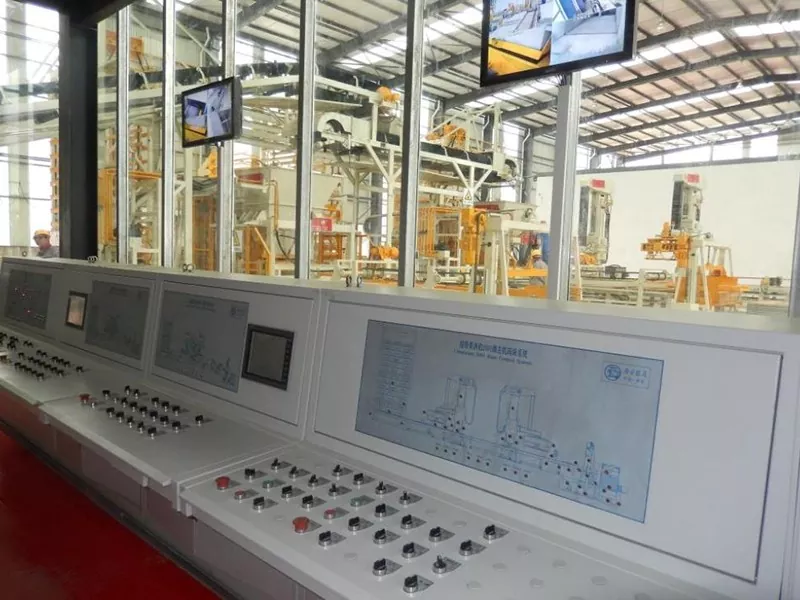

制御システムの中核は、プログラマブルロジックコントローラーを使用して、プロセスフローに従って生産ライン全体を調整します。オペレータは、タッチスクリーンを介して関連する動作パラメータを変更したり、動作指示、障害の説明、その他の関連情報にアクセスしたりできます。

多品種運用による多品種生産

QFT9-16コンクリート製品設備は、金型を交換するだけで透水レンガ、縁石、法面保護レンガ、中空ブロック、敷石など100種類以上の製品を生産できます。これにより、1 台のマシンを多機能に使用できるようになり、機器の稼働率と市場適応性が大幅に向上します。

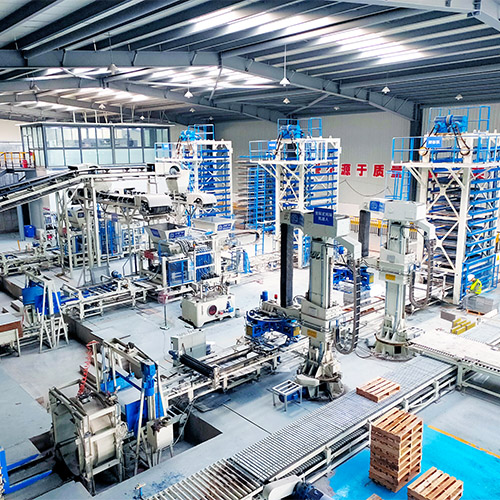

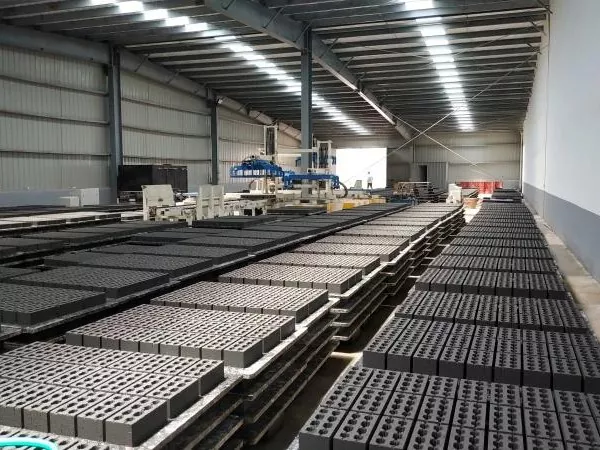

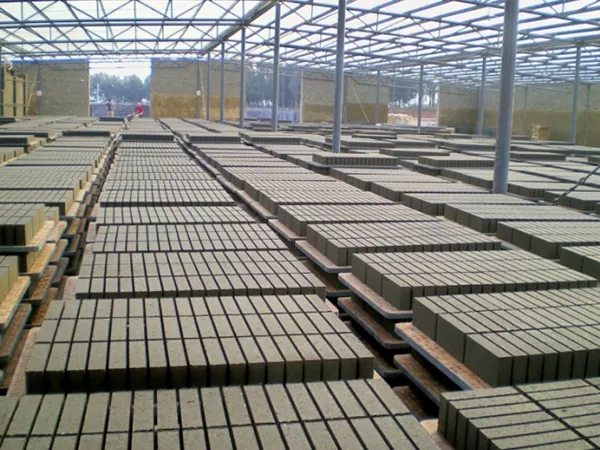

シルバーホースカンパニーのお客様サイト

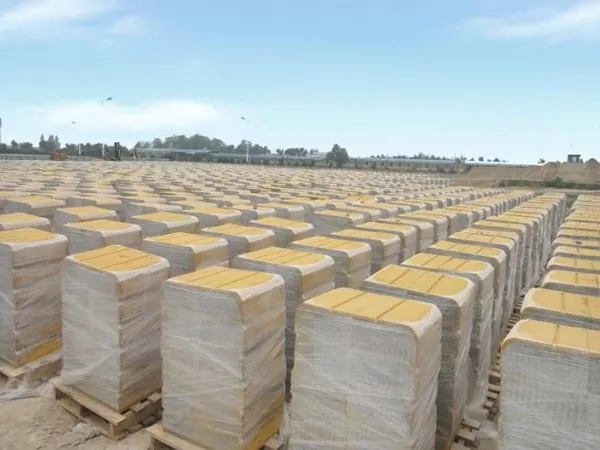

商品の展示

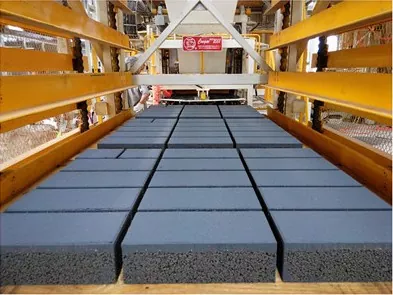

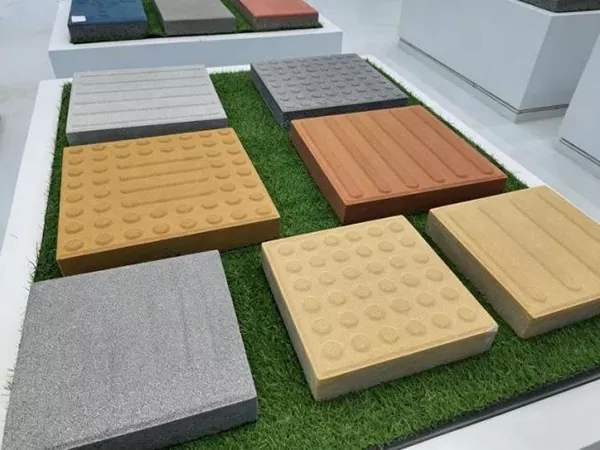

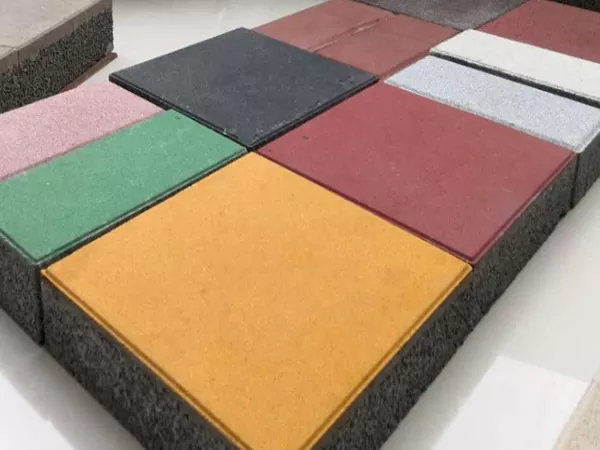

生態学的透水性レンガ

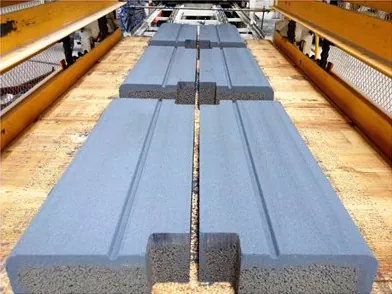

生態学的縁石

多孔質ブロック

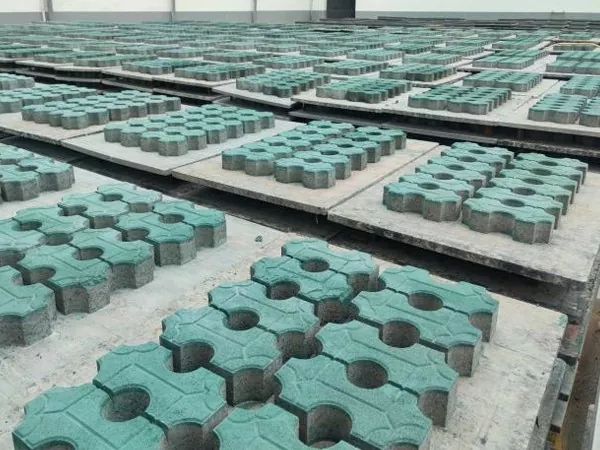

芝生ブロック

色の縁石

土レンガ

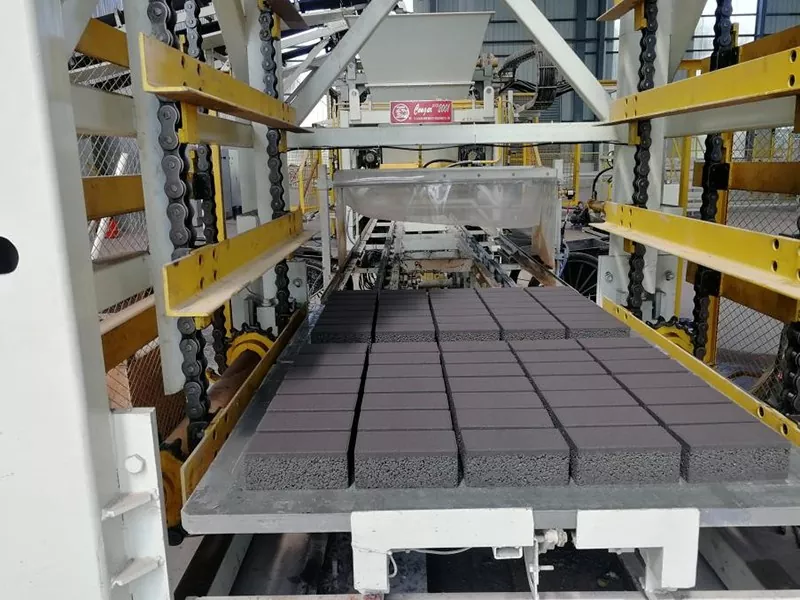

敷石

技術的パラメータ

敷石：198×98×60/80(mm)
◇ 成形数量：：40個/パレット ◇ サイクルタイム：20～25S ◇生産量：5700～7200個/h(約110～140㎡)
カラー縁石：500～750×120×300(mm)
◇成形数量：2個/パレット ◇サイクルタイム：30～35S ◇ 生産量：205～240個/h
法面保護レンガ：406×305×102(mm)
◇成形数量：4個/パレット ◇サイクルタイム：20～25S ◇ 生産量：570～720個/h
無垢レンガ：240×115×53(mm)
◇成形数：56個/パレット ◇サイクルタイム：16～18S ◇生産量：11000～12000個/h
中空ブロック：390×190×190(mm)
◇ 成形数量：：9個/パレット ◇ サイクルタイム：：18～22S ◇生産量：1400～1800個/h(約19～25m3)
◆	パレットサイズ（長さ×幅）：1250×900（mm）
◆	メインマシンの設置電力: 約 70KW
◆	励振周波数：0～65Hz（コンピュータ制御によりフルプロセスの周波数変換を実現し、ハードな特性を実現します。）
◆	平均加振加速度: ≥ 20g (g=9.84m/s²。国家基準では、≥12g の製品は高品質グレードに分類されます。)
◆	振動モード：4軸チップサーボ振動システム（シルバーホース発明国家特許技術）を採用し、製品を均一、緻密、美しく、絶妙にします。装置の騒音が軽減され、生産効率が向上します。
◆	成形範囲：PC人造石、都市レンガ、壁用レンガ（耐力・非耐力）、特殊レンガ（縁石、法面保護石）等が製作可能。
◆	注: 製品の成形サイクルは、原材料の種類と製品のグレード要件によって異なります。

信頼と権威

国内発明特許

多軸サーボ振動システム

特許番号: ZL 2024 1 1234567.8

国家品質監督

国家建材産業建材機械製品品質監督試験センター

振動加速度 ≥ 28g (国家標準: 12g)

国際的なコンプライアンス

CEおよびISO 9001:2025認証済み

東南アジア、中央アジア、西アジア、南アジア、中東の20の国と地域に輸出されています。

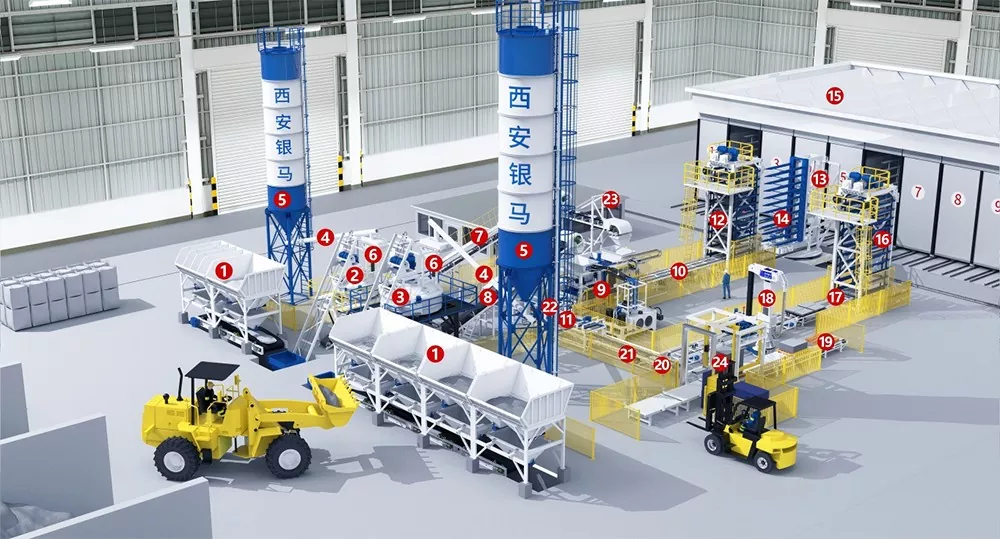

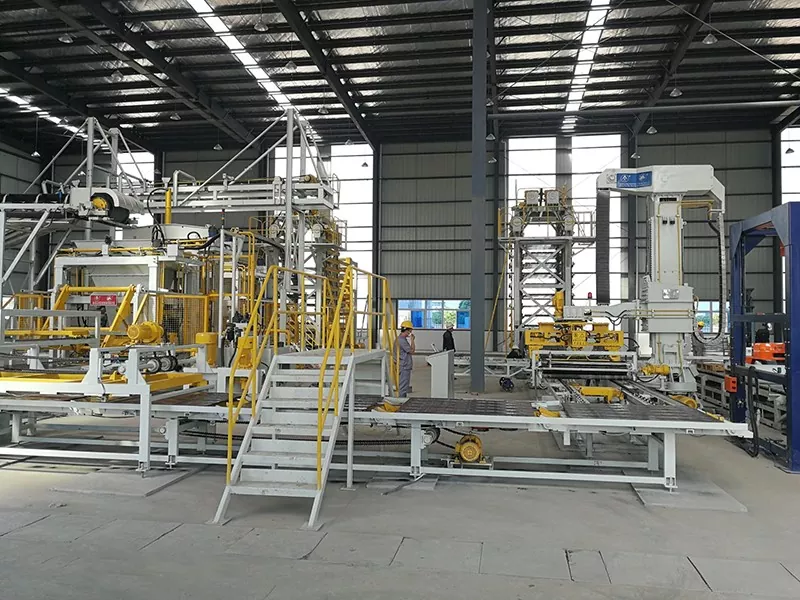

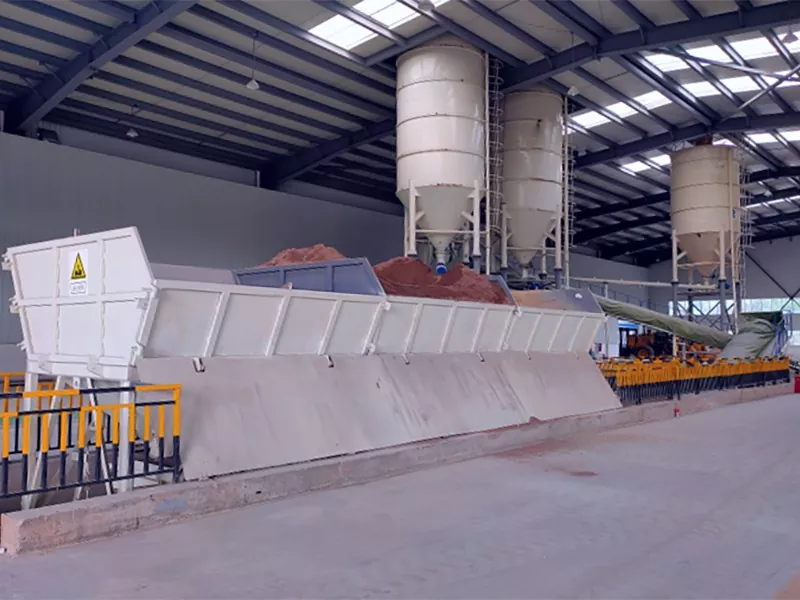

全自動ブロック製造ラインの配置

QFT9-16 Concrete Products Equipment

1	バッチングマシン	13	クリンコンベア (マザーコンベア)
2	色材ミキサー	14	クリンコンベア (サンコンベア)
3	基材混合機	15	養生窯
4	スクリューコンベア	16	パレットディセンダー
5	セメントサイロ	17	パレット下降コンベア
6	セメントスケール	18	コーディネート型パレタイジングロボット
7	色材ベルトコンベア	19	チェーンプレートコンベア
8	基材ベルトコンベア	20	転倒装置
9	メインフレーム	21	パレットプッシャー
10	ウェットブロックコンベア	22	パレット保管装置
11	パレットフィーダ	23	PLC制御室
12	パレットエレベーター	24	包装システム

⚡ QFT9-16 と従来のレンガ製造機の比較

パフォーマンスインデックス	QFT9-16 (シルバーホース)	従来の9-15モデル
振動加速度	≥ 28g (ハード特性)	～15g（ソフト特性）
サイクルタイム (ソリッドブリック)	16～18秒	22～26秒
本体消費電力	～ 70 kW (省エネ 15%)	～85kW
騒音レベル	< 85 dB (サーボシステム)	> 105 dB (油圧システム)
