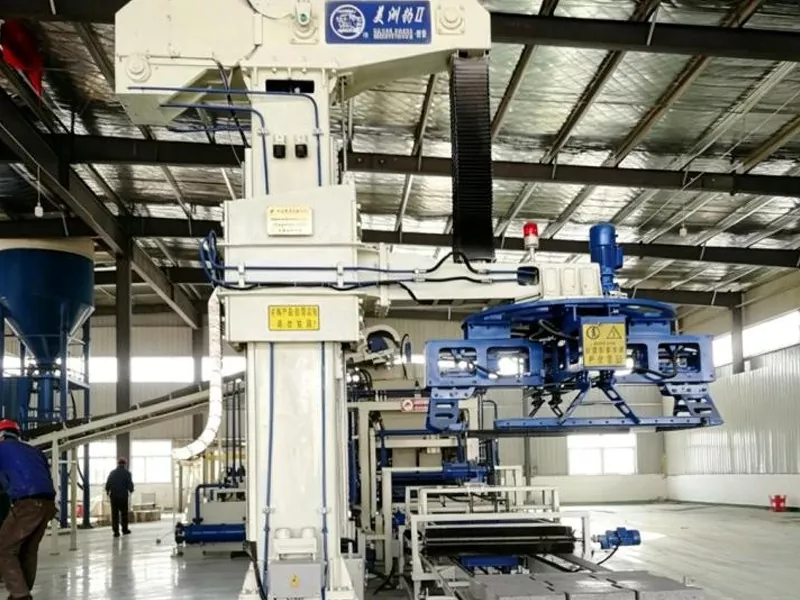

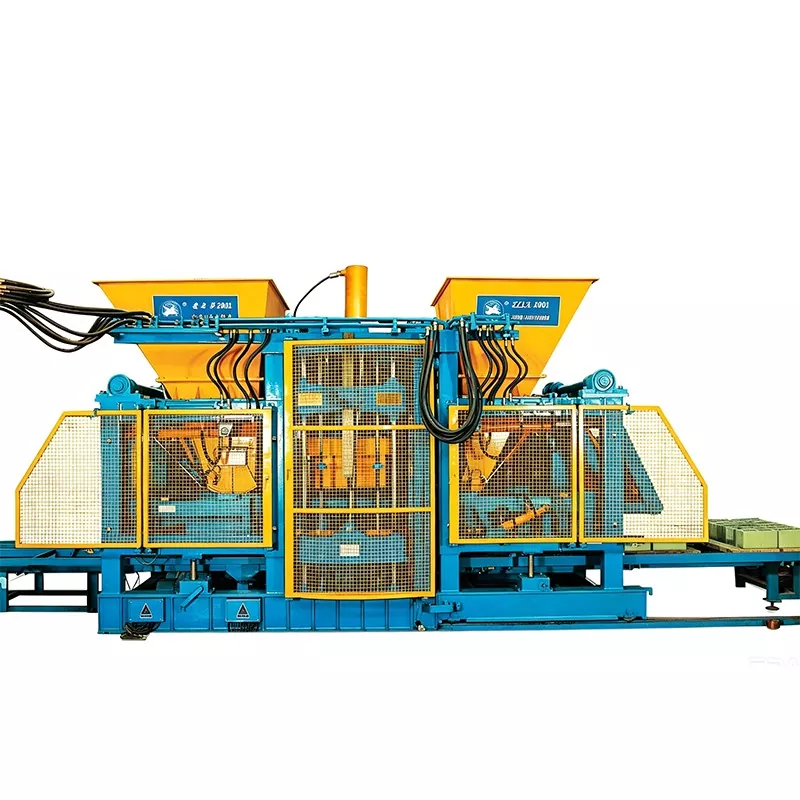

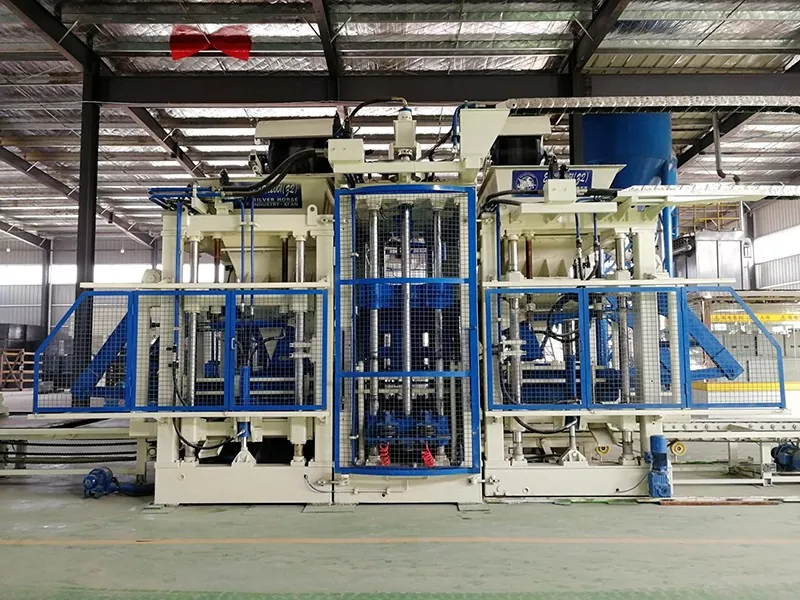

QFT15-18 レンガ製造機

西安シルバーホースカンパニーのQFT15-18レンガ製造機は、シルバーホースカンパニーの発明に関する国家特許である多軸サーボ振動システムを利用したコアメインシステムを備えています。多軸仮想電子ギアトランスミッションと組み合わせることで、瞬間的に超 30g の振動加速度 (ヨーロッパの同様のモデルの 20g をはるかに上回る) を生成し、材料を急速に液化し、2 秒以内に高密度で成形し、より均一で緻密な高品質の製品を実現します。

お問い合わせを送信

製品説明

QFT15-18 レンガ製造機は、西安シルバーホースブロック製造装置の典型的な代表であり、ブロック生産ラインの操作を再定義します。高強度の振動と正確な材料分配システムを採用するだけでなく、インテリジェントなサービスと生産を実現します。生産ラインは顧客の特定の要件に従って設計でき、工場のセットアップを支援し、顧客が投資に対して効率的で安定した経済的収益を確実に達成できるようにします。

設備の利点

インテリジェントなサービス:この QFT15-18 レンガ製造機には複数の国内特許が組み込まれており、高度な自動化、環境への配慮、および無人でハイエンドのインテリジェント工場を構築する機能を提供します。

生産ラインには複数の国内特許が組み込まれており、高度な自動化、環境への配慮、および無人でハイエンドのインテリジェント工場を構築する機能を提供します。

持続可能な開発:QFT 15-18 ブロック製造機は、建設廃棄物を高品質の建築資材に変えることで、天然の砂や石の資源を効果的に節約します。最大 700,000 平方メートル (敷石) または 7,000 万個の固体レンガの年間生産能力を備え、お客様の持続可能な発展を支援します。

高い投資収益率:QFT 15-18 ブロック製造ラインは、インテリジェントな制御、コンピューター化された操作、およびロボットによるパレタイジングを採用しており、重労働の必要性を排除しています。本プロジェクトは建材製造施設としての実証効果だけでなく、幅広い市場展望と大きな経済効果をもたらします。

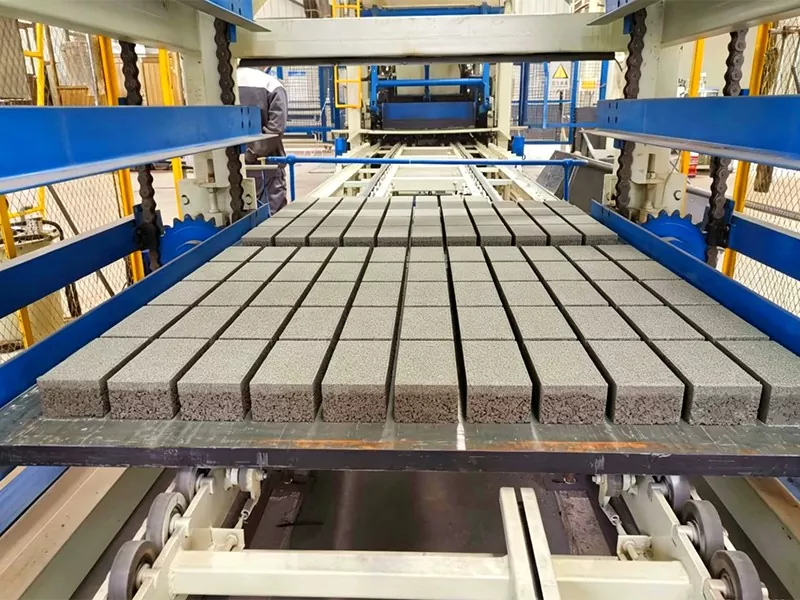

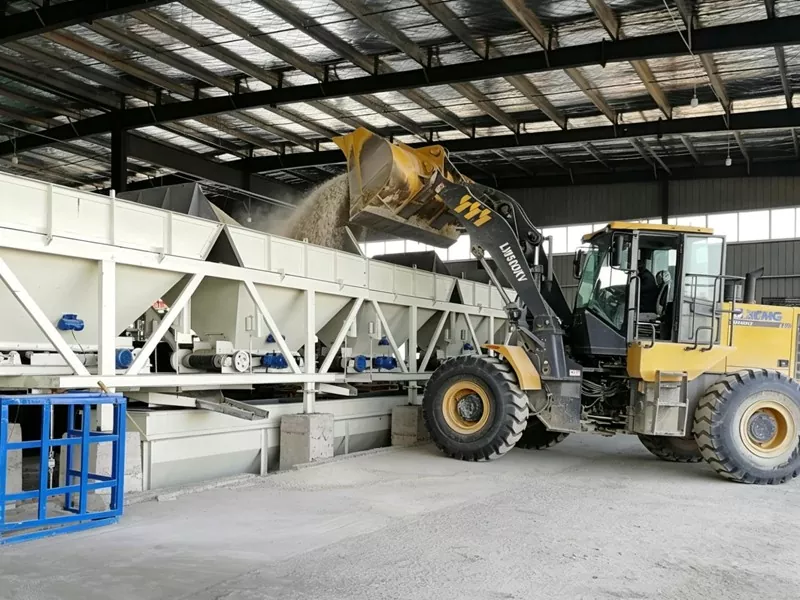

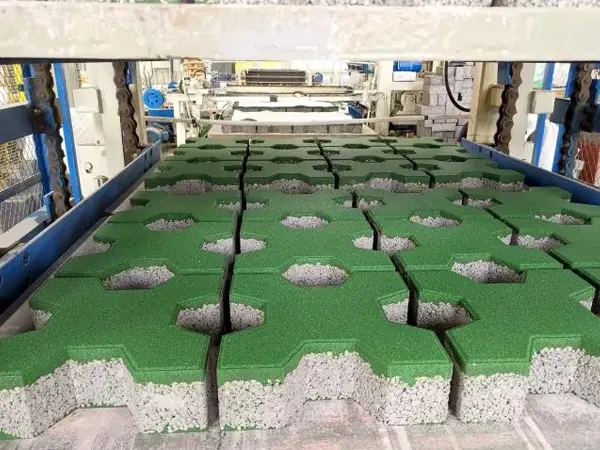

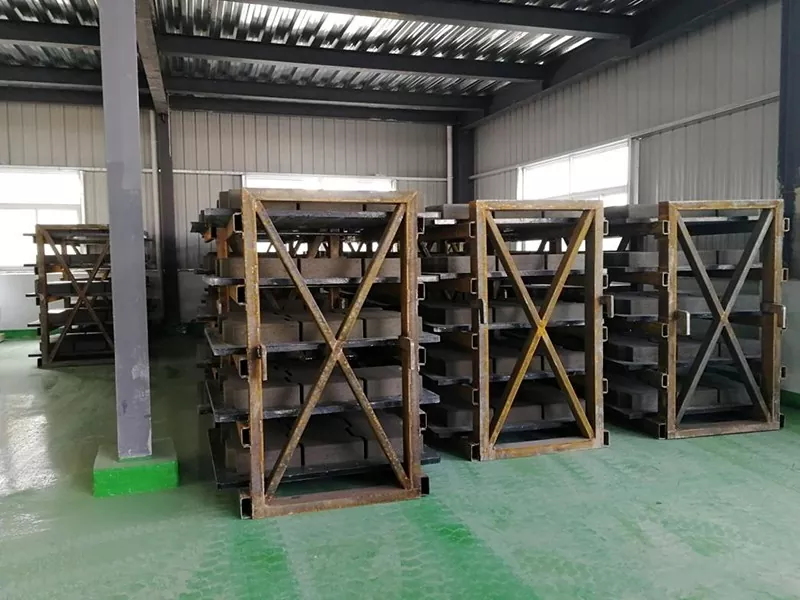

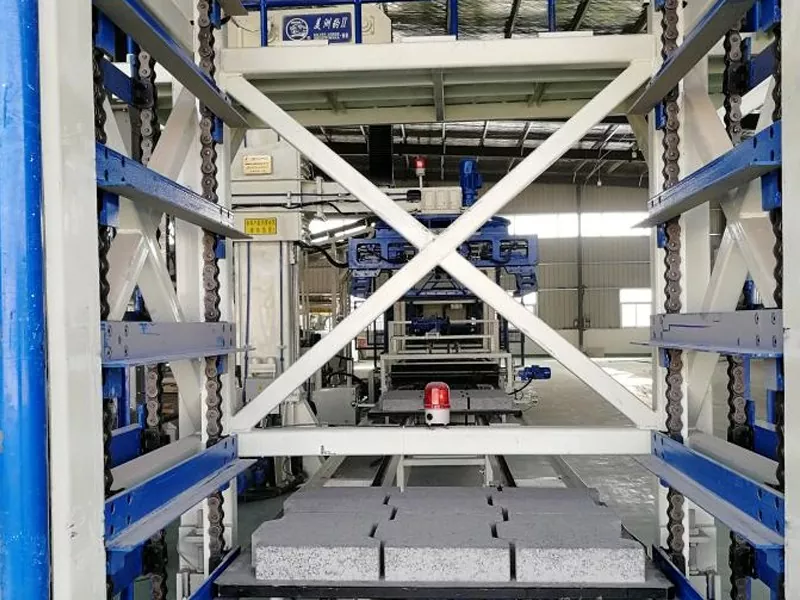

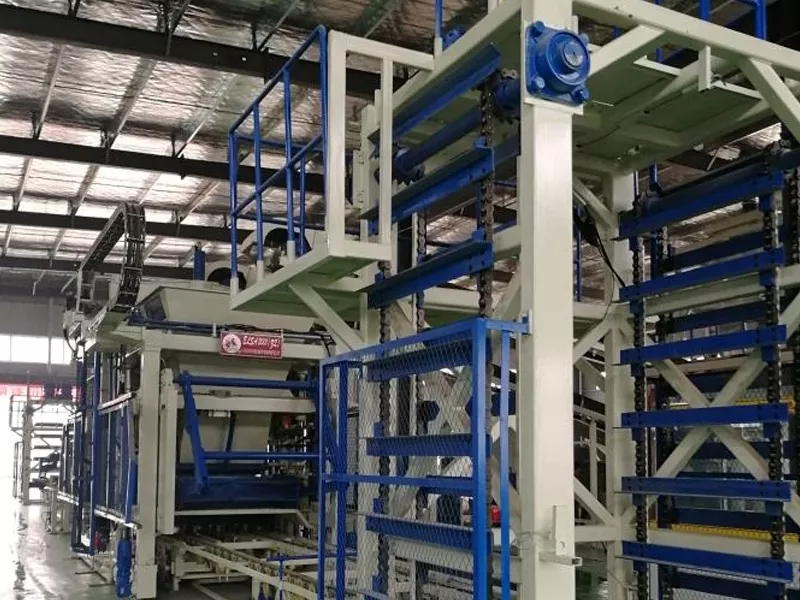

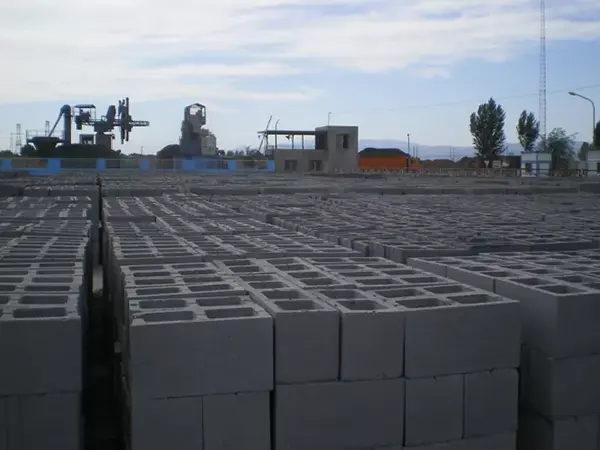

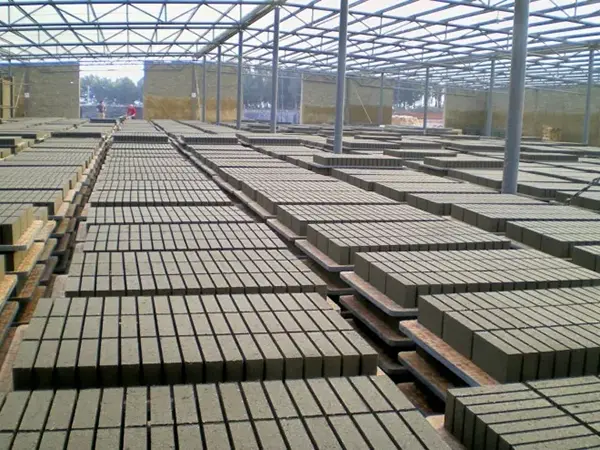

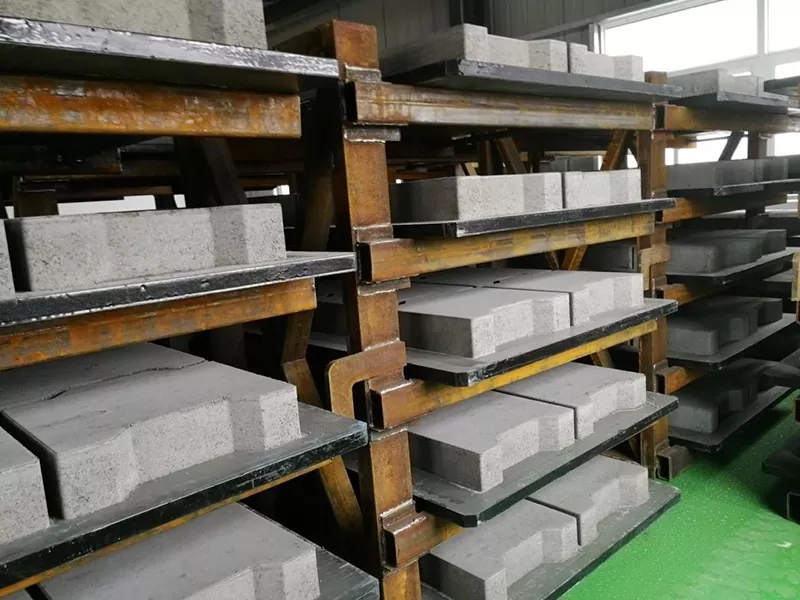

シルバーホースカンパニーのお客様サイト

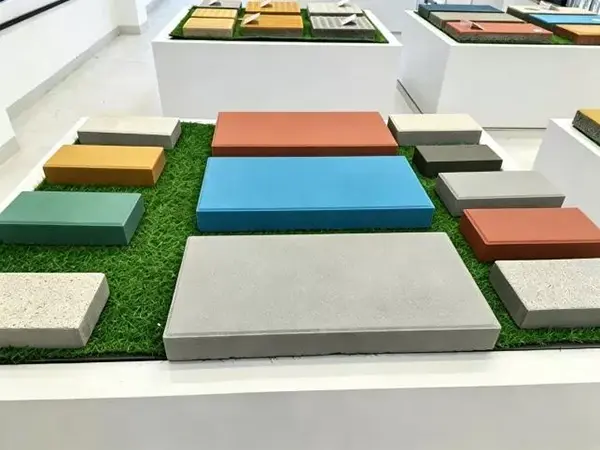

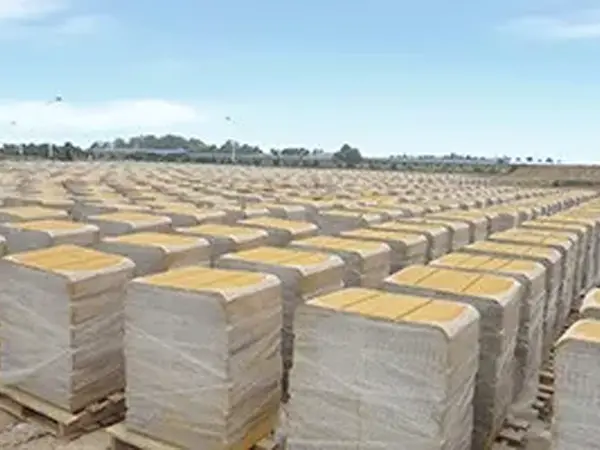

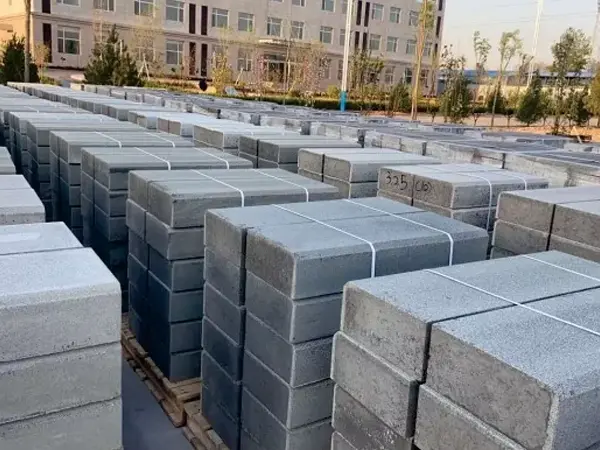

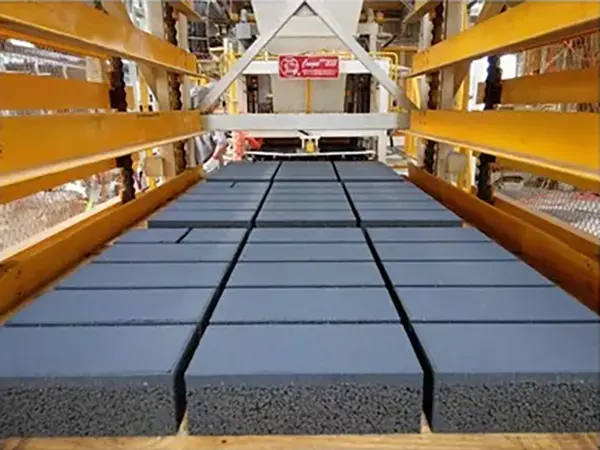

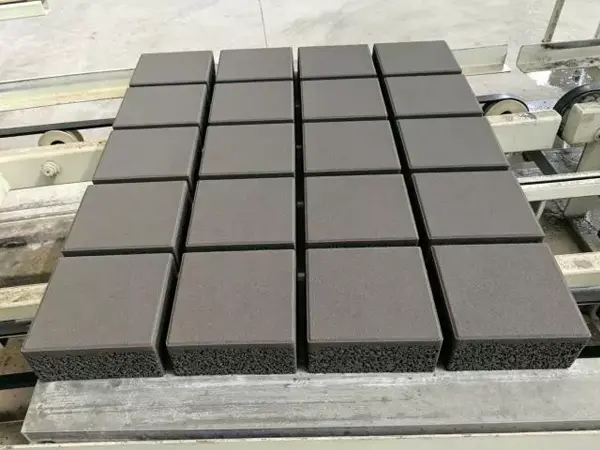

商品の展示

技術的パラメータ

敷石：198×98×60/80(mm)
◇成形数量：60個/パレット ◇ サイクルタイム：20～25S ◇生産量：8600～10000個/h(約170～200㎡)

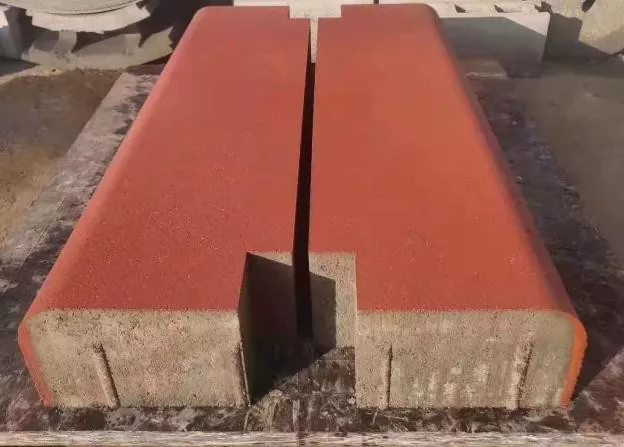

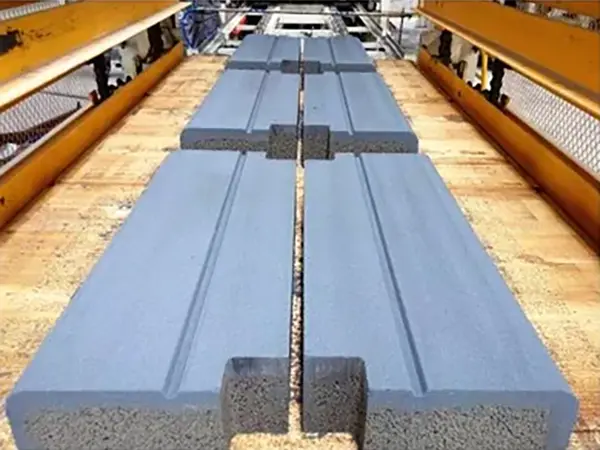

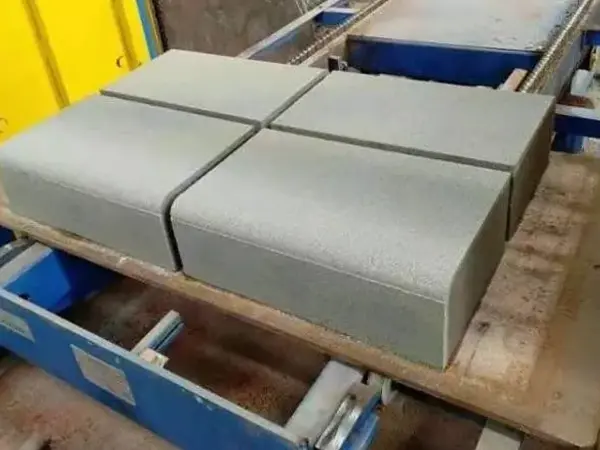

カラー縁石：500～800×120×350(mm)
◇成形数量：2個/パレット ◇サイクルタイム：30～35S ◇生産量：205～240個/h

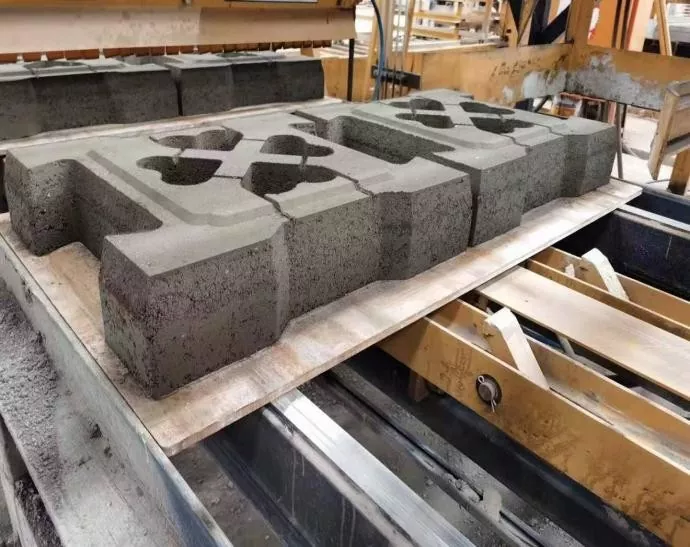

法面保護レンガ：406×305×102(mm)
◇成形数量：9個/パレット ◇サイクルタイム：20～25S ◇生産量：1300～1620個/h
無垢レンガ：240×115×53(mm)
◇成形数量：84個/パレット ◇サイクルタイム：16～20S ◇ 生産量：15000～18900個/h
中空ブロック：390×190×190(mm)
◇成形数量：15個/パレット ◇サイクルタイム：18～22S ◇ 生産量：2450～3000個/h(約34～42m3)
◆	振動モード：4軸チップサーボ振動システム（シルバーホース発明国家特許技術）を採用し、製品を均一、緻密、美しく、絶妙にします。装置の騒音が軽減され、生産効率が向上します。
◆	パレットサイズ（長さ×幅）：1400×1200（mm）
◆	メインマシンの設置電力: 約 135KW
◆	励振周波数：0～65Hz（コンピュータ制御によりフルプロセスの周波数変換を実現し、ハードな特性を実現します。）
◆	平均加振加速度：約30g（g=9.84m/s²、国家基準では12g以上の製品は高品質グレードに分類されます。）
◆	成形範囲：PC人造石、都市レンガ、壁用レンガ（耐力・非耐力）、特殊レンガ（縁石、法面保護石）等が製作可能。
◆	注:製品の成形サイクルは、原材料の種類と製品のグレード要件によって異なります。

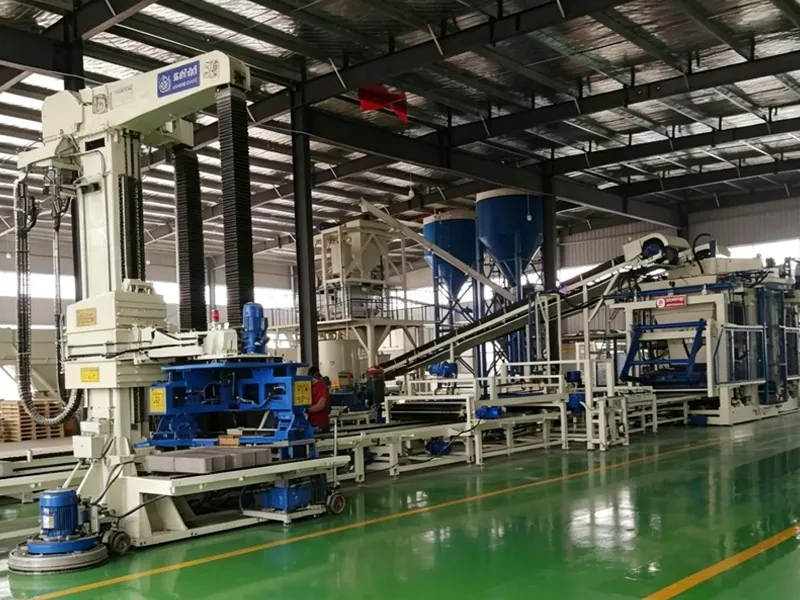

全自動ブロック製造ラインの配置

1	バッチングマシン	13	クリンコンベア (マザーコンベア)
2	色材ミキサー	14	クリンコンベア (サンコンベア)
3	基材混合機	15	養生窯

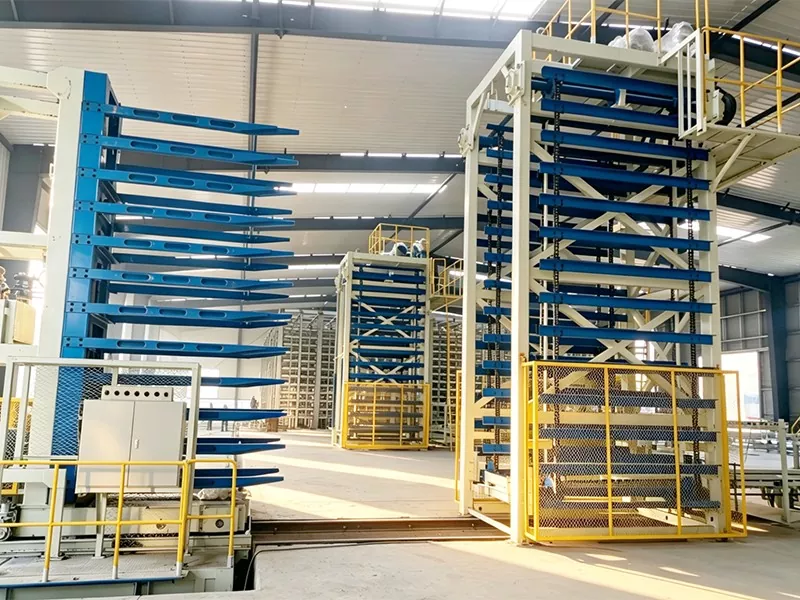

4	スクリューコンベア	16	パレットディセンダー
5	セメントサイロ	17	パレット下降コンベヤ
6	セメントスケール	18	協調型パレタイズロボット
7	色材ベルトコンベア	19	チェーンプレートコンベア
8	基材ベルトコンベア	20	転倒装置
9	メインフレーム	21	パレットプッシャー
10	ウェットブロックコンベア	22	パレット保管装置
11	パレットフィーダ	23	PLC制御室
12	パレットエレベーター	24	包装システム
